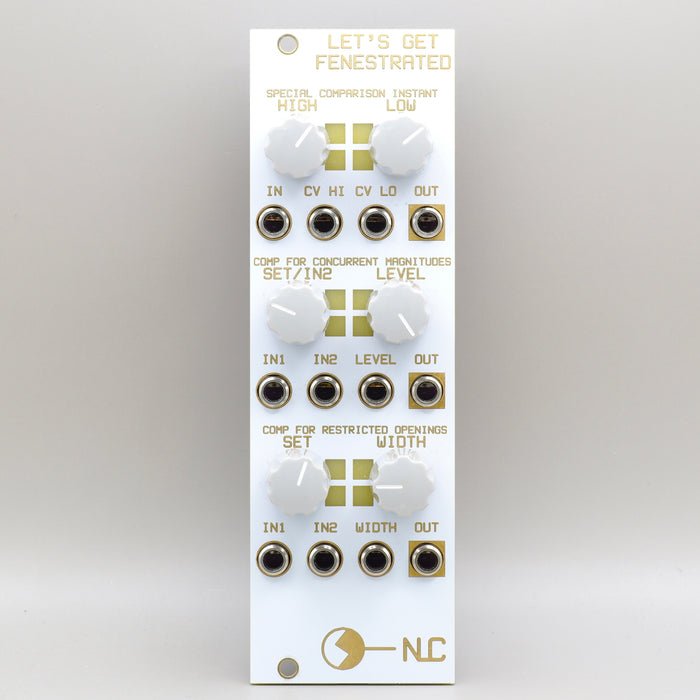

Nonlinearcircuits Let's Get Fenestrated [USED:W0]

MUSICAL FEATURES

それぞれ仕様が異なる3セクションで構成されたウィンドウコンパレーター。

1. Special Comparison Instant

3つの中では最も一般的なウィンドウコンパレーターに近いものです。出力ゲートがHighになる上限電圧と下限電圧を設定できます。さらにCVもパッチ可能です

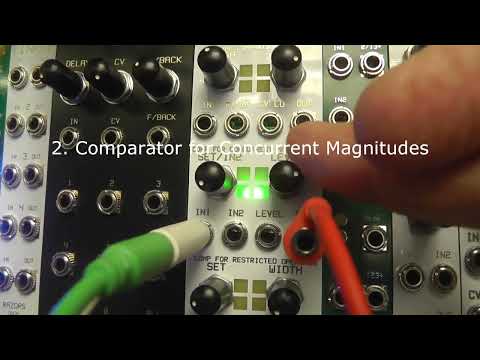

2. Comp for Concurrent Magnitudes

Input 1の信号がSET/In2ポットの設定値と比較された時にゲートを出力します。In 2に信号が入力されていない場合、ポットで固定電圧を設定します。In 2に信号がある場合は、Input 1の信号がInput 2の信号レベルと比較されます。この時、Input 2の信号はポットで好みの量にアッテネートできます。

この回路の追加機能として、Levelポットでゲートレベル(最大10V!)を設定できます。また、LEVEL入力へ信号をパッチすると、単純なゲートではなくエンベロープやバースト信号を作ることもできます。

3. Comp for Restricted Openings

こちらは、ゲート幅を設定・変化させるためのポットとCV入力を備えています。In1とIn2は加算され、その合計がSETポットで選択したレベルと比較されます。
